以下是:云南【变压器绕组变形测试仪,蓄电池充放电测试仪好品质售后无忧】的图文介绍
云南变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器, 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端,完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。
云南变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。
云南变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。
云南变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方，即为浏览和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“浏览”项目。此时，下方为文件系统的树型结构，可选择已保存的曲线数据文件，具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候，选择“测量”项目。此时下方为测量变压器的时候，需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数，这些参数影响短路阻抗短路损耗等的计算结果，所以请准确填写。（高压侧标称电压、高压侧标称电流为必填选项，短路阻抗如果填入正确数据可与测量结果进行比较）19.5工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。20.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。20.3测量进入软件后，点击“测量”,被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。
天正华意电气设备(云南省分公司)凭借现代的管理模式安定 配电终端测试仪质量、雄厚的技术力量、合理的 配电终端测试仪价格、优质的服务、加上新老客户的关心和支持，使本公司迈上了新的台阶，在激烈的市场竞争中，敢于争先、奋勇直前。

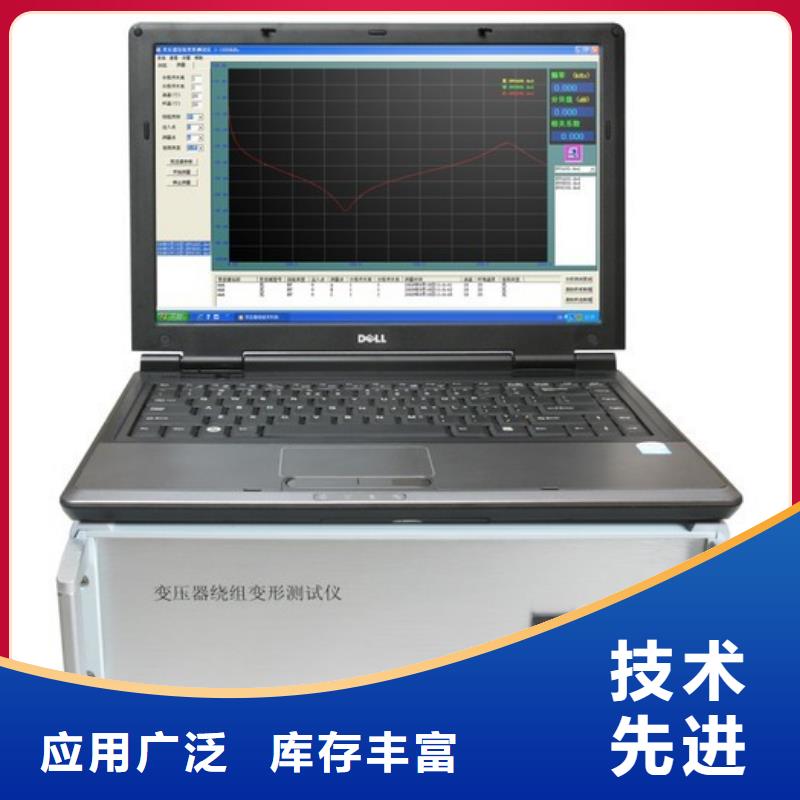

云南变压器绕组变形测试仪 测试分析软件主要特色?采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。?采用数据库保存测试数据，对测试数据的管理简洁方便。?可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、?自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。?软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。?软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。?软件界面简洁、直观、实用。系统简明操作流程?采集器接地?采集器与变压器绕组接线?计算机开机?采集器上电?登录软件?录入信息?选择终止频率，调整测试参数?选择绕组?开始测试?更换测试绕组?选择绕组?开始测试?重复以上过程，直至完成所有绕组测试?保存数据?数据分析?报告导出?关闭软件?关闭计算机及电源?拆开变压器接线?测试完成。变压器绕组变形测试仪
