天正华意电气设备(开封市分公司)tianzh3611从事生产已有2年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:[平度市平安路2号]。

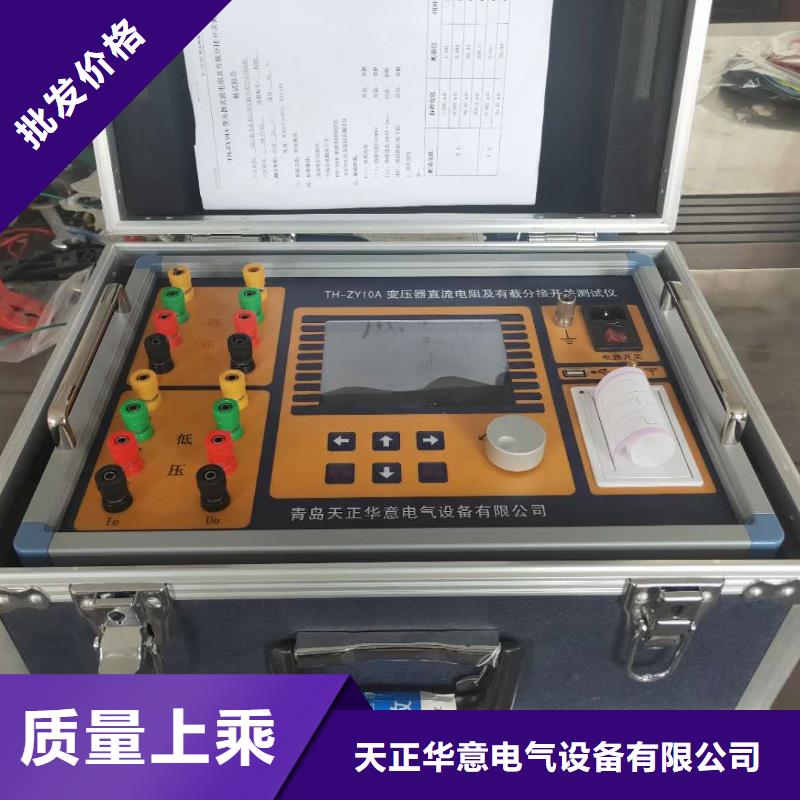

变压器有载开关测试仪 本规范书适用于变压器有载调压开关故障诊断系统，它提出设备的功能设计、结构著称、技术参数、安装和试验等方面的技术要求。本技术条件书提出的是限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本技术条件书和工业标准的优质产品。如果乙方没有以书面形式对技术本条件书的条文提出异议，则意味着乙方提供的设备(或系统)完全符合本技术条件书的要求。如有异议，不管是多么微小，都应在报价书中以“对条件书的意见和同条件书的差异”为标题的专门章节中加以详细描述。乙方应获得ISO9000资格认或具备等同质量认证。本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。本技术条件书未尽事宜，由买卖双方协商确定。二 技术要求2.1应遵循的主要标准下列标准所包含的条文，通过在本条件书中引用而构成本条件书的基本条文。在本条件书出版时，所示版本均为有效。所有标准都会被修订，使用本条件书的各方应探讨使用下列标准版本的可能性。序号 标准号 标准名称1 DLT 976-2005 《带电作业工具、装置和设备性试验规程》2 GB/T6096-2009 《带试验方法》3 GB/T2611-2007 《试验机通用技术要求》2.2标准技术参数表有载调压开关故障诊断系统应符合本招标文件技术规范通用部分的要求。投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。

变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面，“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面（如图11）。当前选项为“时间设置”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面（如图12）。修改方法同参数设置里的触发电平。确认保存修改以后的值，返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图

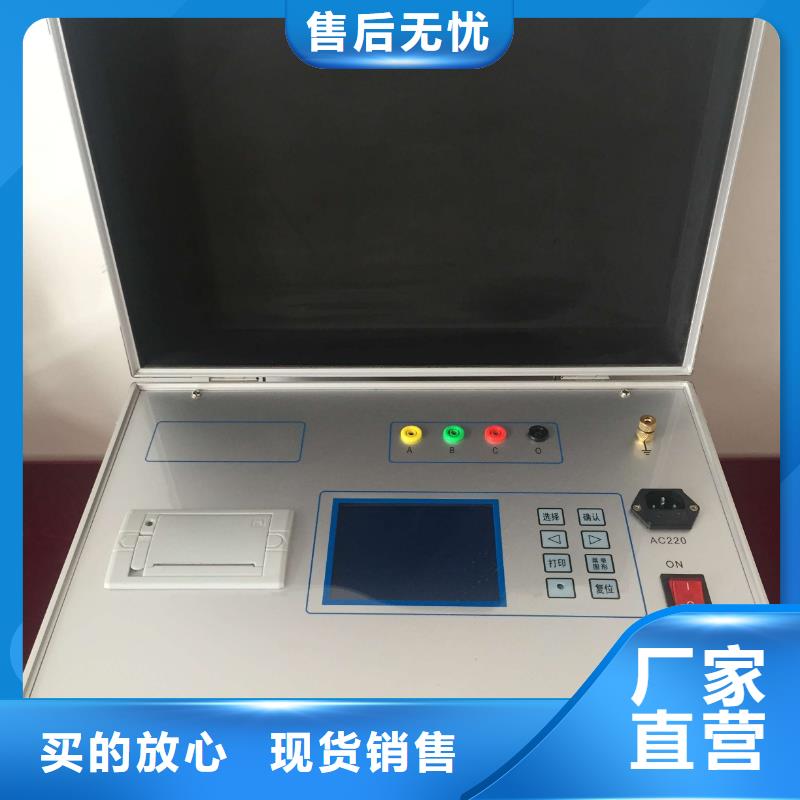

变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。
